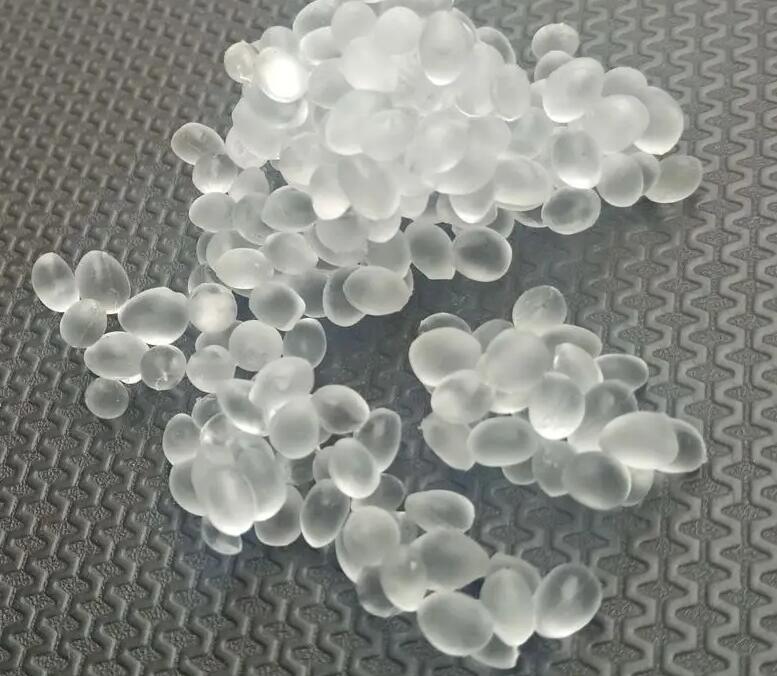

當(dāng)天氣溫度較高時，TPE顆粒會出現(xiàn)團(tuán)聚趨勢。當(dāng)使用TPE材料化合物時，或多或少會遇到顆粒團(tuán)聚的問題。產(chǎn)品在加工、包裝和儲存后會粘在一起。TPE材料材料的顆粒聚集在一起。那么，如何處理TPE材料結(jié)塊？

1、 TPE材料顆粒團(tuán)聚的趨勢因素

A： 溫度越高，TPE顆粒團(tuán)聚的趨勢越明顯。通常，用戶對TPE顆粒聚集的投訴發(fā)生在溫度較高的夏季。

B： 基材SBS基材的TPR比SEBS基材的TPE更容易結(jié)塊，主要原因是SBS的鎖油（吸油）不如SEBS，系統(tǒng)中的油更容易沉淀。

C： 油的比例一般來說，油的比例越大，材料越軟，顆粒團(tuán)聚的可能性越大。

D： 在其他配方技術(shù)領(lǐng)域，據(jù)說基質(zhì)的分子結(jié)構(gòu)以及油的質(zhì)量和類型將影響共混系統(tǒng)的穩(wěn)定性。這些都是純技術(shù)類別。

2、 TPE顆粒結(jié)塊配方加工工藝的預(yù)防

一般來說，SEBS系統(tǒng)的TPE材料具有很強(qiáng)的結(jié)塊傾向，硬度低于20a，SBS系統(tǒng)（無論透明與否）的TPE材料具有低于60A的硬度。制粒時，應(yīng)嚴(yán)格按照生產(chǎn)工藝規(guī)程進(jìn)行。

A： 配方-功能添加劑

據(jù)說，向混合系統(tǒng)中添加功能添加劑可以減少TPE顆粒粘附和結(jié)塊的趨勢。

B： 工藝-注油時間

確保足夠的注油時間，使SEBS和SBS系統(tǒng)充分、穩(wěn)定地吸油。

C： 工藝-冷卻包

帶材切割成顆粒后，應(yīng)將顆粒充分冷卻（一般冷卻至顆粒表面溫度低于30℃），然后裝袋并儲存。如果冷卻不夠，將導(dǎo)致余熱積聚和顆粒粘附。高溫環(huán)境是TPE顆粒團(tuán)聚和粘附的溫床。

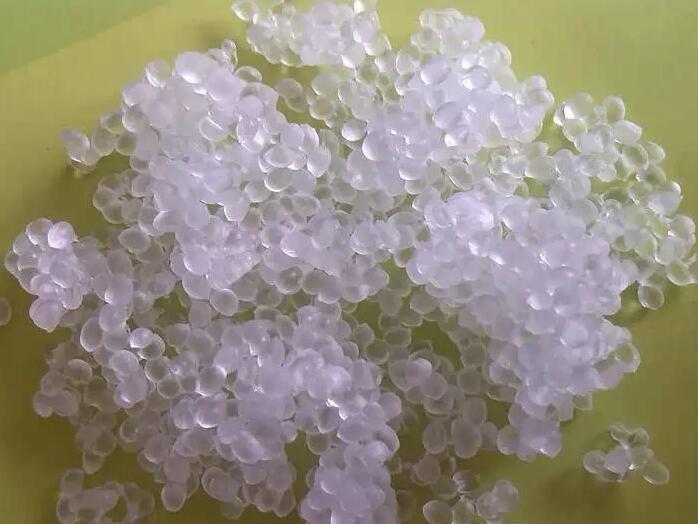

3、 TPE材料結(jié)塊的處理方法

A： 如果TPE顆粒在生產(chǎn)和加工過程中嚴(yán)重結(jié)塊。將顆粒放入溫度約為40℃的烤箱中烘焙30~60分鐘。結(jié)塊的TPE顆粒將逐漸變得易于夾持。

B： 材料可以通過攪拌機(jī)的操作進(jìn)行分散，但在混合過程中需要清潔攪拌機(jī)，以避免污染材料。

4、 提高TPE材料產(chǎn)品附著力的建議

A： 更換材料

產(chǎn)品粘附是結(jié)果，而材料本身的易粘附性是前提。更換原材料是解決這一問題的有效途徑。

B： 隔離包裝

不要直接擠壓成品。相反，每個產(chǎn)品都是單獨打包的，但這會增加工作量。
